கட்-டு-லெங்த் ஷீரிங் லைன்களின் சப்ளையர்கள்:

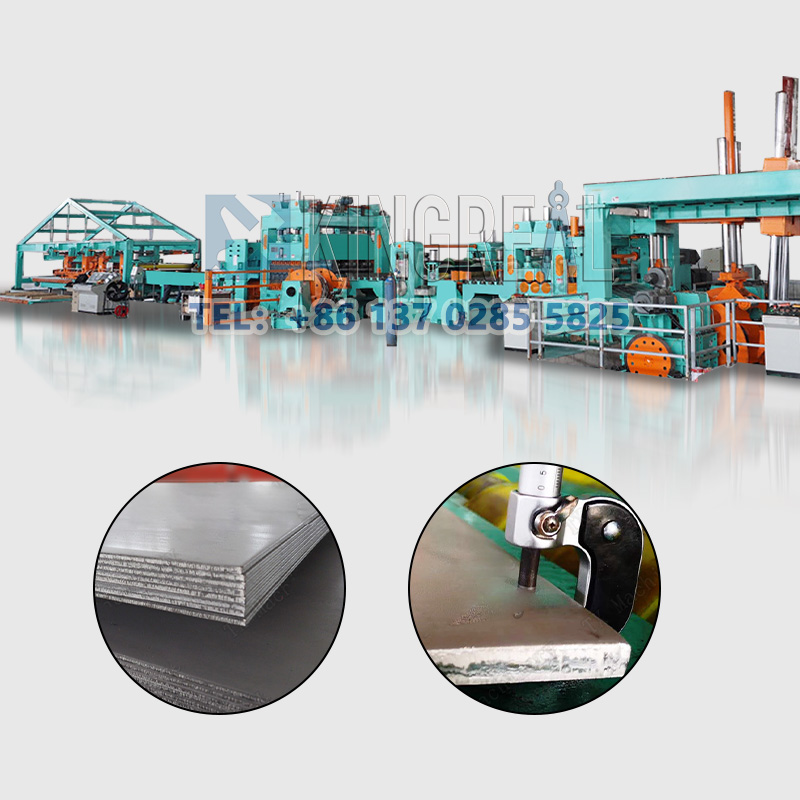

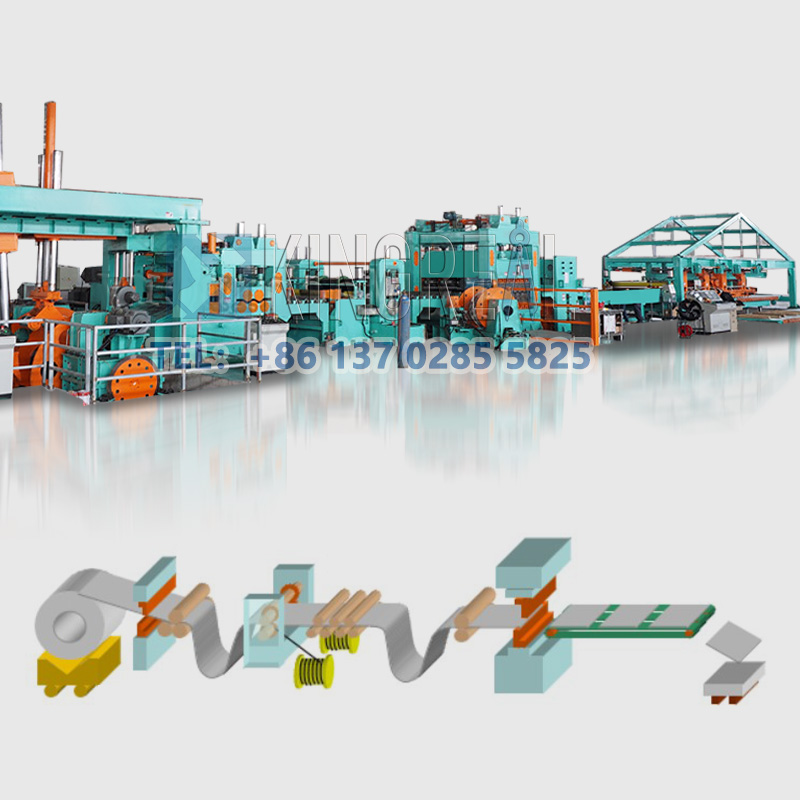

ஹெவி கேஜ் கட் டு லெங்த் லைன் - 2024 கிங்ரியல் கட் டு லெங்த் லைன், ஹை ஸ்பீட் கட் டு லாங் மெஷின், சிம்பிள் கட் டு லாங் லைன் மற்றும் இந்த ஹெவி கேஜ் கட் டு லெங்த் மெஷின், இது ஹாட் ரோல்டு எஃகின் துல்லியமான கட்-டு-லெந்த் , குளிர் உருட்டப்பட்ட எஃகு, துருப்பிடிக்காத எஃகு, சிலிக்கான் எஃகு மற்றும் பிற உலோகச் சுருள்கள், முழுமையான தானியங்கி உற்பத்திக்கான தானியங்கி குவியலிடுதல் சாதனம் செயல்முறை.

cut to length line

பிரேக்அவுட் ஆன் ஹெவி டியூட்டி CTL லைன்:

அதிக வலிமை, நல்ல கடினத்தன்மை, எளிதான செயலாக்கம் மற்றும் உருவாக்கம் மற்றும் நல்ல வெல்ட்-திறன் காரணமாக, தடிமனான தாள் உலோக சுருள் பல்வேறு தொழில்துறை துறைகளில் பரவலாகப் பயன்படுத்தப்படுகிறது, பல்வேறு தொழில்களின் தேவைகளைப் பூர்த்தி செய்கிறது. ஹெவி கேஜ் கட் டு லெங்த் லைன் தேவை அதிகரித்து வருகிறது, உபகரணங்களின் அதிக தேவைகளுக்காக தடிமனான தாள் உலோகச் சுருளைச் செயலாக்குவது, அவிழ்க்கும் கருவிகளை சமன் செய்வது முதல் கத்தரித்தல் மற்றும் அடுக்கி வைப்பது வரை. தாள் உலோகத்தின் மற்ற தடிமன்களை விட சுமை தாங்கும் வரம்பிற்கான தேவைகள் மிக அதிகம்.

கிங்ரியல் ஹெவி கேஜ் கட் டு லெங்த் லைன் 6-20எம்எம் வரை தடிமன் கொண்ட சுருள்களை டிகாயிலர், ஸ்ட்ரெய்ட்னர், அளத்தல், நீளத்திற்கு வெட்டுதல் மற்றும் ஸ்டாக்கிங் மூலம் செயலாக்க வடிவமைக்கப்பட்டுள்ளது.

தொழில்நுட்ப விவரக்குறிப்பு:

பெயர்	விவரம்
மூலப்பொருள்	Q235 HR
தாள் தடிமன்	5.0-20.0மிமீ
தாள் அகலம்	900-2000 மிமீ
இயந்திர உள்ளீடு நிகர அகலம்	2000மிமீ
சுருளின் வெளிப்புற விட்டம்	Φ1000~Φ2200மிமீ
சுருளின் உள் விட்டம்	Φ550~Φ760மிமீ
அதிகபட்ச சுருள் எடை	30 டி
ஸ்டாக்கிங் நீளம்	1000~12000மிமீ
ஆட்சி துல்லியம்	≤±1.5மிமீ/3எம்
மூலைவிட்ட துல்லியம்	≤±1.5மிமீ/3எம்
லெவலிங் துல்லியம்	≤±2.0மிமீ/எம்
இயக்க வேகம்	0~25மீ/நிமிடம்
மொத்த சக்தி	~500KW
இயந்திர மைய உயரம்	1000மிமீ

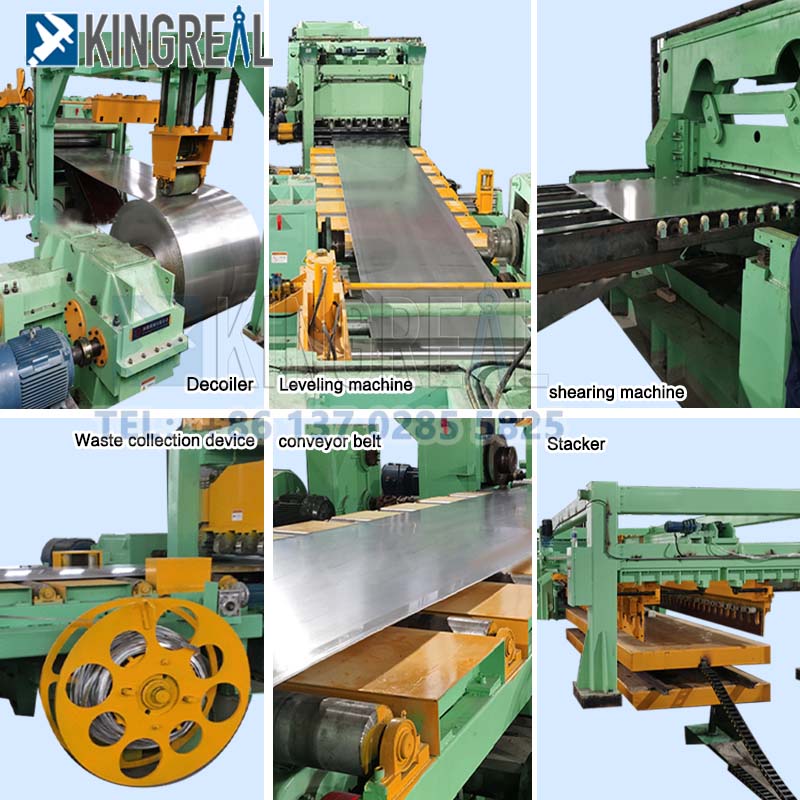

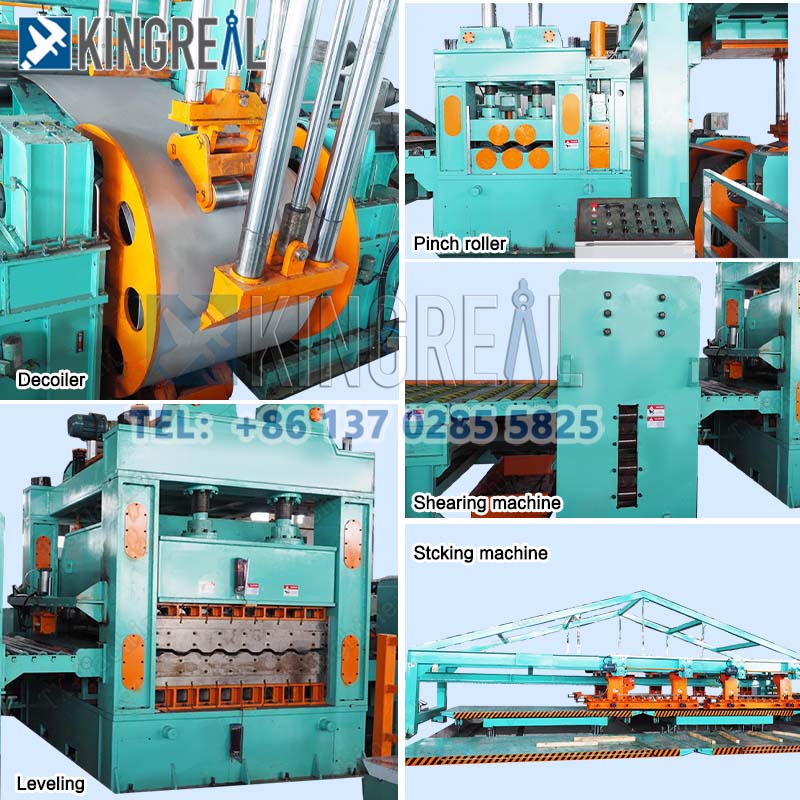

நீளக் கோட்டிற்கு வெட்டு வேலை செயல்முறை:

cut to length line

ஹைட்ராலிக் டிகாயிலர்-- பிரேம் ஹைட்ராலிக் பைலட் மெஷின்--செவன்-ரோல் லெவலிங் மெஷின்--டபுள்-ஹெட் டிரிம்மர் -- ஸ்கார்ப் கலெக்டர் -- லெவன்-ரோல் லெவலிங் மெஷின் -- நியூமேடிக் சைசிங் டிவைஸ் -- டெயில்போர்டு ஃபீடர் -- ஹைட்ராலிக் கட்டிங் மெஷின் -- ஸ்டாக்கிங் மெஷின்

CTL லைன் பற்றிய கூடுதல் விவரக்குறிப்புகள்:

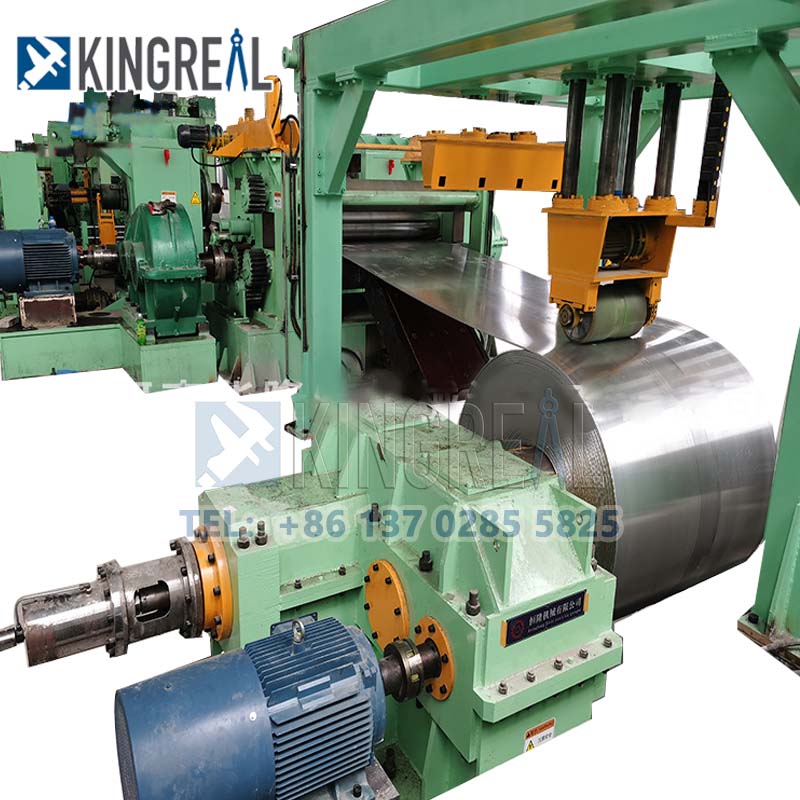

ஹைட்ராலிக் இரட்டை கூம்பு அன்கோயிலர்

a.திறன்: 30T

b.பிரேக் விவரக்குறிப்புகள்: 4-DBH205

c.மெட்டீரியல் ஃப்ரேம் லிஃப்டிங் ஸ்ட்ரோக் 650மிமீ (நேரடியாக ரீலுக்கு தூக்கி, மெட்டீரியல் ஸ்டீல் லைனர் அகற்றப்பட்டது)

d.எஃகு சுருளை இறுக்குவதற்கு இரட்டை தாங்கி இரட்டை கூம்பு மேல் அழுத்தம் வகை பொறிமுறையை ஏற்றுக்கொள்வது, இயந்திர தளத்தின் இரண்டாவது முனையின் இயக்கம் ஹைட்ராலிக் சிலிண்டர்களால் இயக்கப்படுகிறது மற்றும் ஒரே நேரத்தில் இயக்கி மையப்படுத்துதல் செயல்பாட்டைக் கொண்டுள்ளது, அன்காயிலரின் இரண்டாவது முனையில் சுழல் நியூமேடிக் டிஸ்க் பிரேக் சாதனத்துடன் வடிவமைக்கப்பட்டுள்ளது.

செவன்-ரோலர் ப்ரீ லெவலிங் மெஷின்

இது டூ-ரோலர் கிளாம்பிங் மற்றும் ஃபீடிங் மற்றும் ஃபைவ்-ரோலர் லெவலிங் ஆகியவற்றின் கட்டமைப்பை ஏற்றுக்கொள்கிறது. யுனிவர்சல் கனெக்டிங் ஷாஃப்ட் மூலம் மோட்டார் மேல் மற்றும் கீழ் உருளைகளை குறைப்பான் மற்றும் விநியோக பெட்டி வழியாக இயக்குகிறது, மேல் ரோலர் சரிசெய்தல் மற்றும் உணவளிக்க கீழே அழுத்துவது ஹைட்ராலிக் சிலிண்டரால் செயல்படுத்தப்படுகிறது, மேலும் மேல் ரோலர் சரிசெய்தல் மற்றும் சமன் செய்வதற்கு கீழே அழுத்துவது செயல்படுத்தப்படுகிறது. மின்சார சக்தி மூலம். முன்பள்ளி இயந்திரம் மற்றும் சமன்படுத்தும் ஹோஸ்ட் ஆகியவற்றின் ஒத்திசைவான செயல்பாட்டைக் கருத்தில் கொண்டு, மோட்டார் கட்டுப்பாடு அமெரிக்கன் PARKER590C தொடர் DC கட்டுப்பாட்டு அமைப்பால் கட்டுப்படுத்தப்படுகிறது. உலகளாவிய இணைக்கும் தண்டு மில் தொழில்துறை உலகளாவிய தண்டு ஏற்றுக்கொள்கிறது.

லெவலிங் ரோலர் விட்டம் : Φ220mm

லெவலிங் ரோல் இடைவெளி: 260 மிமீ

உருளைகள் அளவு : 2+5 உருளைகள்

உருளைப் பொருள் : GCr15 போலியான எஃகு, மென்மையான மற்றும் நடுத்தர அதிர்வெண் கடினப்படுத்தப்பட்ட (HRC60)

முக்கிய மோட்டார் சக்தி: 132KW DC

சரிசெய்வதற்கான மோட்டாரின் சக்தி: 2-7.5KW

முக்கிய குறைப்பான்: JZQ850

சரிசெய்தல் குறைப்பான் : 2-BWY4 ஸ்விங் குறைப்பு

அளவீட்டு சாதனம்

a.செயல்பாடு: இயங்கும் போது தாள் வடிவம் இல்லாமல் போவதைத் தடுத்தல் மற்றும் தாளை சமன் செய்யும் பிரதான இயந்திரத்தில் ஒழுங்குபடுத்துதல். இது இயந்திர அடிப்படை, வரம்பு உருளை, துணை இருக்கை ஸ்லைடு, வழிகாட்டி ரோலர் மற்றும் சரிசெய்தல் சாதனம் ஆகியவற்றைக் கொண்டுள்ளது. தாள் அகல திசையின் இருபுறமும் செங்குத்து வழிகாட்டி உருளைகள் வழங்கப்படுகின்றன, மேலும் வழிகாட்டி ரோலர் சட்டமானது அந்தந்த ஸ்லைடில் பொருத்தப்பட்டுள்ளது, இது கம்பி கம்பியின் மூலம் மோட்டார் வழியாக தாள் அகலத்தின் திசையில் வழிகாட்டி நெடுவரிசையில் ஸ்லைடை நகர்த்துகிறது. வெவ்வேறு தாள் அகலங்களுக்கு ஏற்ப நட்டு செலுத்துதல். சரிசெய்தல் மோட்டார் பொருத்தப்பட்டுள்ளது.

b.சரிசெய்தல் வரம்பு: 900~2000mm

வழிகாட்டி ரோலர் பொருள்: Gcr15(HRC60)

சரிசெய்தல் மோட்டார்: 2~3KW

சரிசெய்தல் குறைப்பான்: 2-WPDKS135Worm Reducer

நீளக் கோட்டிற்கு பிரதான வெட்டு

செயல்பாடு: வெட்டுதல் இயந்திரம் முக்கியமாக தலையை வெட்டுதல், வால் வெட்டுதல், பக்கவாட்டு வெட்டுதல், நீளமான வெட்டுதல் மற்றும் வெட்டு-நீளம் வெட்டுதல் போன்ற பணிகளைச் செய்கிறது.

பொருள் பொருந்தக்கூடிய தன்மை: இது சாதாரண கார்பன் எஃகு, உயர்தர குறைந்த அலாய் ஸ்டீல், அலாய் ஸ்டீல், பைப்லைன் ஸ்டீல் மற்றும் துருப்பிடிக்காத எஃகு தகடு போன்ற பல்வேறு தடிமன் மற்றும் பொருட்களுக்கான எஃகு தகடுகளுக்கு ஏற்றது.

ஆட்டோமேஷன் பட்டம்: முழு செயல்முறையும் தானாகவே இயங்குகிறது, கைமுறை செயல்பாட்டைக் குறைக்கிறது மற்றும் உற்பத்தி செயல்திறனை மேம்படுத்துகிறது.

துல்லியமான அளவீடு: துல்லியமான வெட்டு அளவை உறுதி செய்ய அதிக துல்லிய அளவீடுகளுடன்.

ஷீயர் பிளேட் இடைவெளி சரிசெய்தல்: வெட்டுத் தரத்தை உறுதிசெய்ய ஷீயர் பிளேடு பக்க இடைவெளியை சரிசெய்யலாம்.

a.மாதிரி: ஹைட்ராலிக் பிரேக்

b. நிமிடத்திற்கு பக்கவாதம்: 8~12 முறை

c.பிளேட் பொருள்: Cr12Mov

d.மோட்டார் பவர்: 55KW

மாற்றி

உணவு வழங்கும் நிலையம்:

a.இது ஒரு சட்டகம், ஒரு ஸ்விங் ரோலர் டேபிள், ஒரு கன்வேயர் ரோலர் கன்வேயர் மற்றும் ஒரு சக்தி அலகு ஆகியவற்றைக் கொண்டுள்ளது. எறியும் இயந்திரத்தில் பிளாட் பிளேட்டை உள்ளீடு செய்வதே இதன் செயல்பாடு.

b.மோட்டார்: 7.5KW

c.Reducer: BWY4 ஸ்விங் குறைப்பான்

முக்கிய ஊட்டி:

a.இது இயந்திரத் தளம், தகடு, ஸ்லைடர், எறியும் உருளை மற்றும் சக்தி அலகு ஆகியவற்றைக் கொண்டுள்ளது. காற்றழுத்தம் செயல்படுத்துவதற்கு பொருள் மேல் ரோலர் தூக்குதல் மற்றும் குறைத்தல். பரிமாற்றம் இயந்திரமானது. அதன் செயல்பாடு முற்றத்தில் மேசையில் தட்டு ஊட்டுவதாகும்.

b.மோட்டார்: 7.5KW

c.Reducer: BWY4 ஸ்விங் குறைப்பான்

ஸ்டாக்கிங் இயந்திரம்

ஸ்டேக்கிங் டேபிள்: இது எஃகு தகடுகள் மற்றும் ஒன்றாக பற்றவைக்கப்பட்ட எஃகு பிரிவுகளைக் கொண்டுள்ளது. அதன் செயல்பாடு அளவீடு செய்யப்பட்ட பிளாட் தட்டு அடுக்கி வைக்க வேண்டும். நீளம் 12 மீட்டர்.

நியூமேடிக் ஸ்டாக்கர்: இது ஒரு செட் நீளமான வரம்புகளை சமன் செய்யும் சாதனம் மற்றும் மூன்று செட் குறுக்கு வரம்புகள் சமன் செய்யும் சாதனம் ஆகியவற்றைக் கொண்டுள்ளது. கட்டுப்படுத்தும் மற்றும் சரிசெய்யும் பொறிமுறைகள் இரண்டும் வெவ்வேறு பலகை அகலங்களுக்கு ஏற்ப சரிசெய்யப்படலாம், மேலும் சரிசெய்தல் கைமுறையாக உள்ளது. மெட்டீரியல் ரெக்டிஃபையிங் எக்ஸிகியூஷன் ஒரு நியூமேடிக் ஆக்சுவேட்டர்.

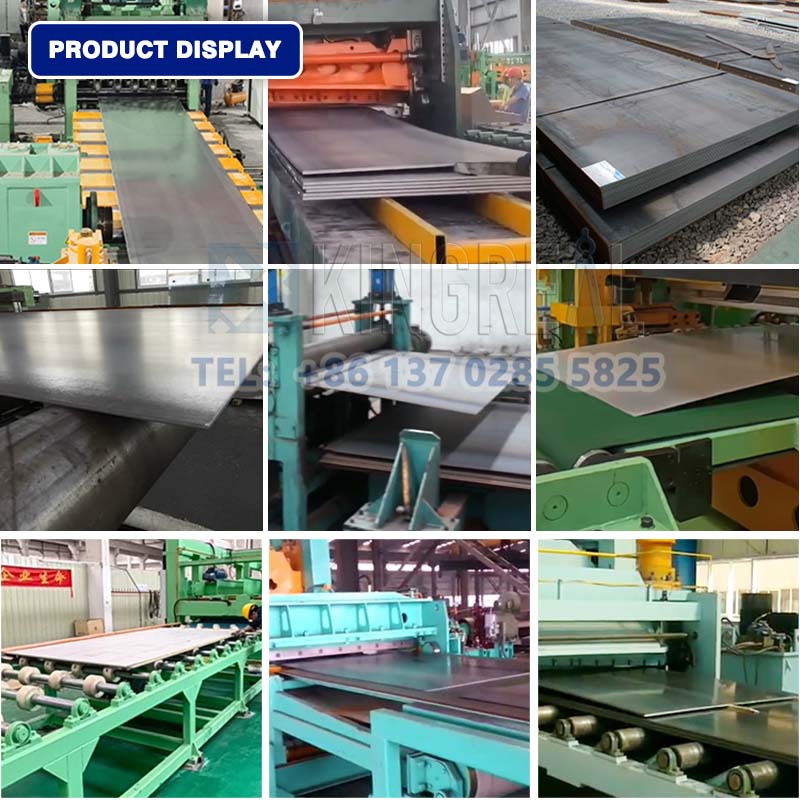

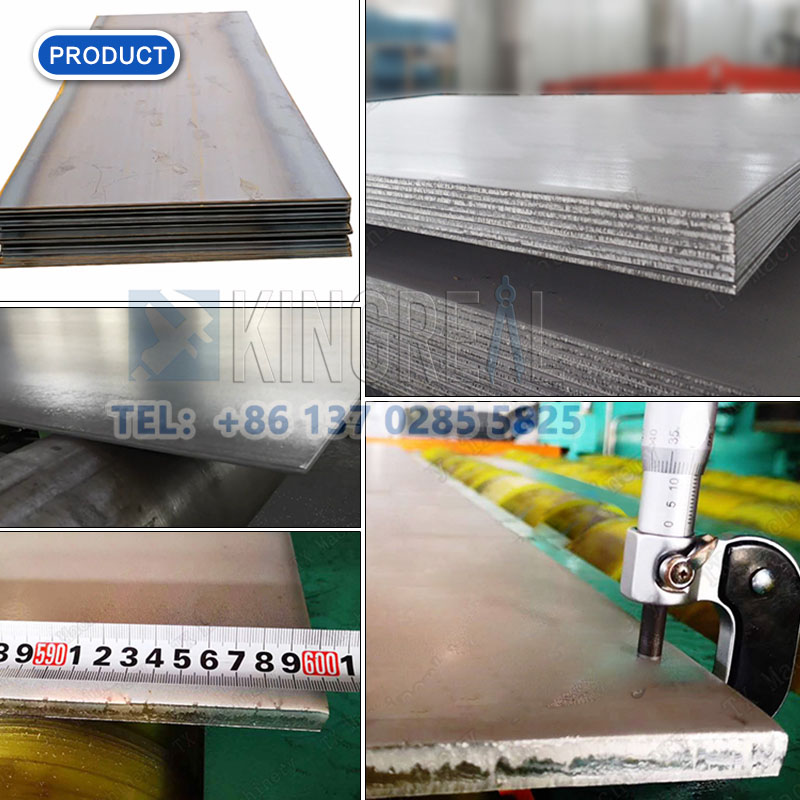

இறுதி தயாரிப்பு காட்சி

metal cut to length

ஹெவி கேஜ் CTL வரிக்கான கிங்ரியல் சேவை:

1. முழு அளவிலான தனிப்பயனாக்கப்பட்ட சேவைகள், வாடிக்கையாளரின் தட்டு உற்பத்திக்கு ஏற்ப, கட் டு லெங்த் உற்பத்தி வரி வரைதல் வடிவமைப்பை வழங்க வேண்டும், விருப்பத்துடன் கட்டமைக்க முடியும்.

2. ஏற்றும் தள்ளுவண்டி, டிரிம்மிங் சாதனம், தானியங்கி ஸ்டாக்கிங், தானியங்கி வெளியேற்றம் போன்ற பல்வேறு கட்டமைப்புகளை CTL வரிக்கு வழங்கவும். முழு தானியங்கி உற்பத்தியை உணருங்கள்.

3. CTL வரிசையின் நிலைத்தன்மை மற்றும் நீண்ட ஆயுளை உறுதி செய்ய பல்வேறு பாகங்கள் வழங்குதல்;

4. பொறியாளர்கள் உள்ளூர் விற்பனைக்குப் பிந்தைய சேவை உத்தரவாதம், தளத்தில் கட் டு லெங்த் லைனை நிறுவுவதற்கு வழிகாட்டலாம்.

5. 24/7 ஆன்லைன் விற்பனைக்குப் பிந்தைய சேவை, தொழில்நுட்ப பதில்.
