லைட் கேஜ் நீளக் கோட்டிற்கு வெட்டுமெல்லிய உலோக சுருள்களை முன் அமைக்கப்பட்ட நீளமாக தட்டவும் வெட்டவும். நீளக் கோட்டிற்கு இந்த லைட் கேஜ் வெட்டு உலோக செயலாக்கத் தொழிலில் பரவலாகப் பயன்படுத்தப்படுகிறது, குறிப்பாக குளிர்-உருட்டப்பட்ட கார்பன் எஃகு, எஃகு மற்றும் இரும்பு அல்லாத உலோகங்களை துல்லியமாக வெட்டுவதற்கு.

இந்த கட்டுரை முக்கிய அமைப்பு, செயல்முறை ஓட்டம், முக்கிய தொழில்நுட்ப அளவுருக்கள் மற்றும் ஒளி அளவிலான நீள இயந்திரத்திற்கு வெட்டப்பட்ட முக்கிய நன்மைகள் பற்றிய விரிவான பகுப்பாய்வை வழங்கும், மேலும் இந்த மிகவும் திறமையான செயலாக்க கருவிகளைப் பற்றிய ஆழமான புரிதலை வாசகர்களுக்கு வழங்கும்.

ஒளி அளவின் கூறுகள் நீளக் கோட்டிற்கு வெட்டப்படுகின்றன

A நீண்ட இயந்திரத்திற்கு லைட் கேஜ் வெட்டுபொதுவாக திறமையான மற்றும் துல்லியமான செயலாக்கத்தை அடைய ஒன்றிணைந்து செயல்படும் பல பகுதிகளைக் கொண்டுள்ளது. நீளமான வரிக்கு வெட்டப்பட்ட ஒளி அளவின் முக்கிய கூறுகள் பின்வருமாறு:

லைட் கேஜ் வெட்டுக்கு டிராலியை ஏற்றுவது நீளக் கோட்டிற்கு: சேமிப்பு பகுதியிலிருந்து மெட்டல் சுருள்களை டிகாய்லருக்கு கொண்டு செல்கிறது.

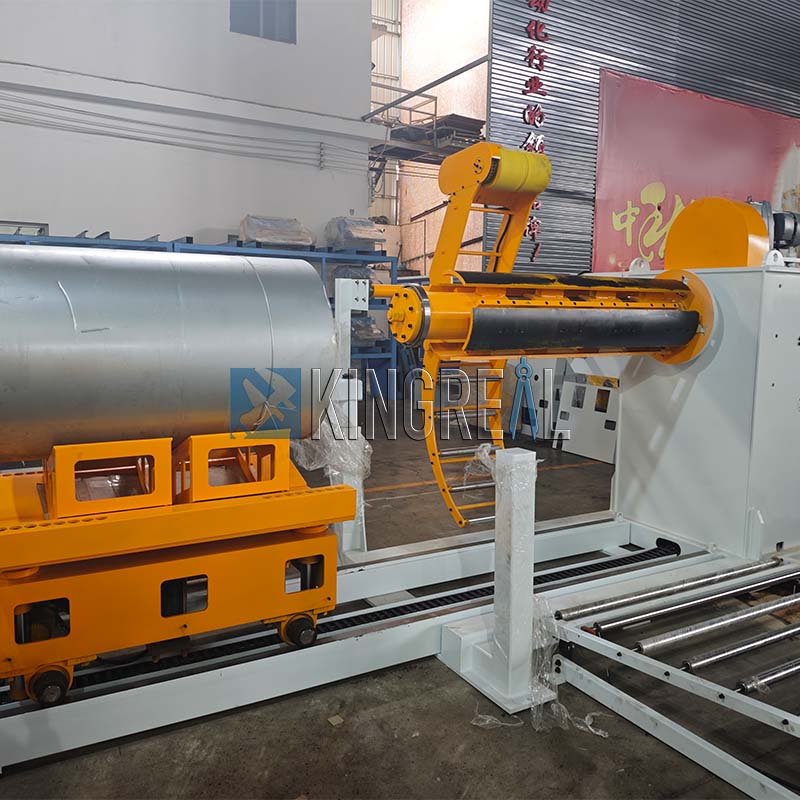

லைட் கேஜ் வெட்டுக்கான டிகாய்லர் நீளக் கோட்டிற்கு வெட்டப்பட்டது: அடுத்தடுத்த செயலாக்கத்திற்கான உலோக சுருள்களை அவிழ்த்து விடுகிறது.

லைட் கேஜ் வெட்டுக்கான பேட் பிரஸ் நீளக் கோட்டிற்கு: செயலாக்கத்தின் போது சுருள்கள் நிலையானதாக இருப்பதை உறுதி செய்கிறது.

லைட் கேஜ் வெட்டுக்கான நிலை அலகு நீளக் கோட்டிற்கு: எந்தவொரு வளைவையும் அகற்றவும், அடுத்தடுத்த செயலாக்கத்தின் போது துல்லியத்தை உறுதிப்படுத்தவும் சுருள்கள். வாடிக்கையாளர் தேவைகளைப் பொறுத்து ஆறு-நிலை, நான்கு-நிலை அல்லது இரண்டு-நிலை சமநிலை அலகுகள் கிடைக்கின்றன.

நகரக்கூடிய பாலம், வழிகாட்டி மற்றும் திருத்தும் சாதனம் மற்றும் அளவிடுதல் வழிமுறை: சுருண்ட தாளை வழிநடத்தவும் நிலைநிறுத்தவும், வெட்டுதல் செயல்பாட்டின் போது அது சரியான நிலையில் இருப்பதை உறுதிசெய்கிறது.

லைட் கேஜ் நீளத்திற்கு வெட்டுவதற்கான லேமினேட்டிங் சாதனம்: விரும்பினால், தாள் மேற்பரப்பில் ஒரு பாதுகாப்பு படத்தைப் பயன்படுத்துகிறது.

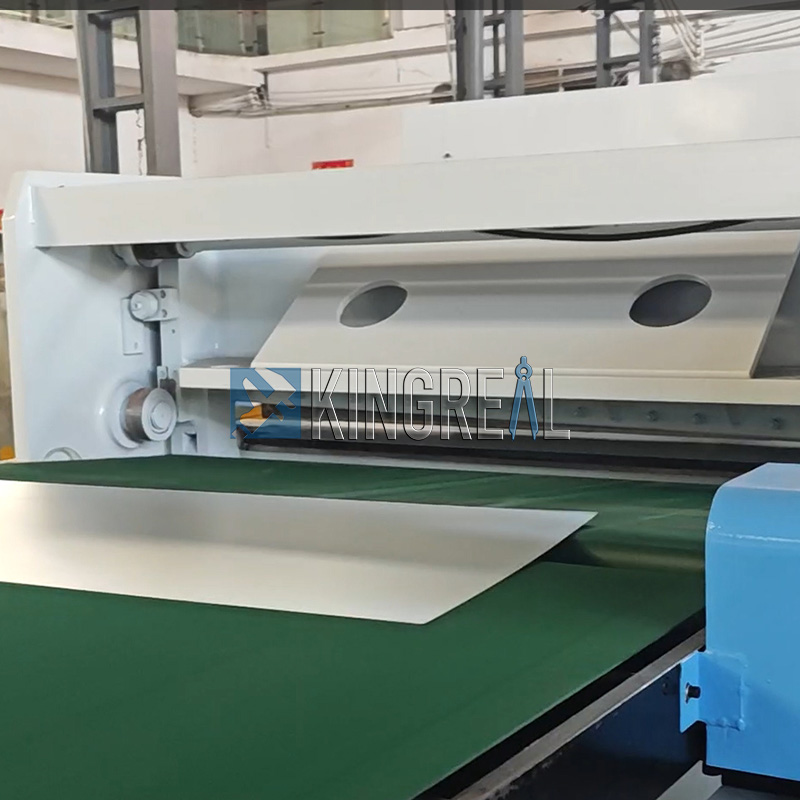

ஒளி அளவிற்கான வெட்டுதல் இயந்திரம் நீள இயந்திரத்திற்கு வெட்டப்பட்டது: சமன் செய்யப்பட்ட சுருண்ட தாளை முன்னரே தீர்மானிக்கப்பட்ட நீளத்தின் தாள்களாக கத்துகிறது. வெட்டுதல் இயந்திரங்கள் இயந்திர அல்லது ஹைட்ராலிக், வெவ்வேறு பொருட்கள் மற்றும் தடிமன் ஆகியவற்றிற்கு ஏற்றவாறு இருக்கலாம்.

லைட் கேஜ் நீளமான இயந்திரத்திற்கு வெட்டுவதற்கான கன்வேயர் அட்டவணை: வெட்டப்பட்ட தாள்களை அடுத்த செயல்முறை நடவடிக்கைக்கு கொண்டு செல்கிறது.

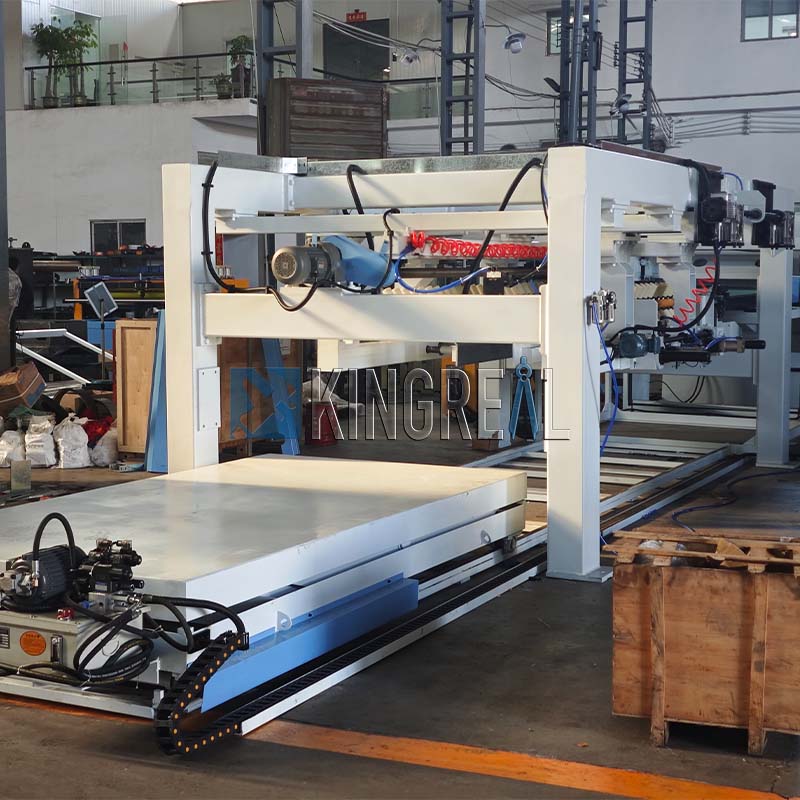

நியூமேடிக் ஸ்டாக்கிங் ரேக், ஹைட்ராலிக் லிஃப்டிங் தளம் மற்றும் கன்வேயர் ரோலர் அட்டவணை: இந்த சாதனங்கள் அடுக்கி வைப்பது மற்றும் போக்குவரத்து, செயல்திறனை மேம்படுத்துதல்.

ஹைட்ராலிக் மற்றும் மின் கட்டுப்பாட்டு அமைப்புகள்: முழு உற்பத்தி வரியையும் சக்தி மற்றும் கட்டுப்படுத்துதல், அனைத்து கூறுகளின் ஒருங்கிணைந்த செயல்பாட்டை உறுதி செய்கிறது.

அனைத்து கூறுகளும் பி.எல்.சி-கட்டுப்படுத்தப்பட்டவை, அதிக அளவு ஆட்டோமேஷன் மற்றும் நம்பகத்தன்மையை உறுதி செய்கின்றன.

ஒளி அளவின் பணிப்பாய்வு நீள இயந்திரத்திற்கு வெட்டப்பட்டது

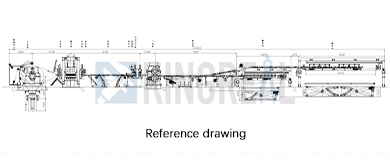

சுருள் லிஃப்டர் ---- டிகாய்லர் ---- ஸ்னப்பர் ரோலர் + பிஞ்ச் ரோல் + முன்-நிலை இயந்திரம் ---- லூப் பிரிட்ஜ் ---- பக்க வழிகாட்டி ---- துல்லியமான 5-ரோலர் சமன் செய்யும் இயந்திரம் (சர்வோ கட்டுப்பாடு) ---- அதிவேக வெட்டு ---- கன்வேயர் ---- ஆட்டோ ஸ்டேக்கர் + எக்ஸ் லிஃப்ட் கார்ட்

ஒளி அளவின் தொழில்நுட்ப அளவுருக்கள் நீள இயந்திரத்திற்கு வெட்டப்படுகின்றன

பொருள்	சி.ஆர், கால்வனேற்றப்பட்ட, வண்ண பூசப்பட்ட எஃகு, எஃகு
தடிமன் வரம்பு	0.2-2 மிமீ / 0.3-3.2 மிமீ
அகல வரம்பு	1250/1300/1500/1600/1800/2000 மிமீ
சுருள் எடை	10/15/20t
சுருள் I.D.	508 மிமீ
வெட்டு நீளம்	500-4000 மிமீ; 500-6000 மிமீ
வேலை வேகம்	0 ~ 120 மீ/நிமிடம் (சராசரி வேகம் 0 ~ 60 மீ/நிமிடம்)

ஒளி அளவின் நன்மைகள் நீள இயந்திரத்திற்கு வெட்டப்படுகின்றன

அதிக தானியங்கி லைட் கேஜ் நீளக் கோட்டிற்கு வெட்டு

திநீண்ட இயந்திரத்திற்கு லைட் கேஜ் வெட்டுமுழு தானியங்கி கட்டுப்பாட்டுக்கு பி.எல்.சி அமைப்பைப் பயன்படுத்துகிறது. இந்த அமைப்பு பல்வேறு கூறுகளின் ஒருங்கிணைந்த செயல்பாட்டை ஒருங்கிணைப்பது மட்டுமல்லாமல், அனைத்து உற்பத்தி செயல்முறைகளின் நிகழ்நேர கண்காணிப்பையும் வழங்குகிறது. பி.எல்.சி தானாகவே இயக்க நிலைமைகளின் அடிப்படையில் உபகரண அளவுருக்களை சரிசெய்கிறது, இது முழு லைட் கேஜ் வெட்டலின் உகந்த செயல்பாட்டை நீளக் கோட்டிற்கு உறுதி செய்கிறது. மேலும், கணினி விரைவான அளவுரு மீட்டமைப்பு செயல்பாட்டை ஆதரிக்கிறது, இது செயலாக்க தேவைகள் மற்றும் உற்பத்தி நிலைமைகளுக்கு நெகிழ்வாக மாற்றியமைக்கிறது, நீள இயந்திரத்திற்கு லைட் கேஜ் வெட்டின் தகவமைப்பை கணிசமாக மேம்படுத்துகிறது.

ஒளி அளவிற்கான தானியங்கி அளவீட்டு அமைப்பு நீளக் கோட்டிற்கு வெட்டப்பட்டது

அதிக துல்லியமான தானியங்கி அளவீட்டு சாதனம் பொருத்தப்பட்டிருக்கும், கணினி வெட்டு நீளம் மற்றும் உற்பத்தி அளவை நிகழ்நேரத்தில் காட்டுகிறது, ஒவ்வொரு தயாரிப்பும் செயல்முறை தரத்தை பூர்த்தி செய்வதை உறுதி செய்கிறது. ஒருங்கிணைந்த சென்சார்கள் மற்றும் தரவு செயலாக்க அலகு ஆகியவற்றைப் பயன்படுத்தி, கணினி மில்லி விநாடிகளில் பரிமாண ஆய்வுகளை முடித்து இந்தத் தரவை பி.எல்.சி கட்டுப்பாட்டு அமைப்புக்கு மீண்டும் அளிக்கிறது.

இந்த மூடிய-லூப் கட்டுப்பாட்டு முறை அளவிடப்பட்ட தரவின் அடிப்படையில் செயலாக்க அளவுருக்களை மாறும் வகையில் சரிசெய்ய நீள இயந்திரத்திற்கு லைட் கேஜ் வெட்டுவதை செயல்படுத்துகிறது, மேலும் ± 0.1 மிமீ-க்குள் நிலையான வெட்டு துல்லியத்தை உறுதிசெய்கிறது மற்றும் தயாரிப்பு நிலைத்தன்மையை கணிசமாக மேம்படுத்துகிறது.

லைட் கேஜ் நீளத்திற்கு வெட்டுவதற்கான பல பாதுகாப்பு பாதுகாப்புகள்

அவசர நிறுத்த சாதனம் மற்றும் அறிவார்ந்த அலாரம் அமைப்பின் இரட்டை பாதுகாப்பு வழிமுறை பொருத்தப்பட்டுள்ளது. பாதுகாப்பு சுற்று நிகழ்நேர நிலை கண்காணிப்புக்கு பி.எல்.சியைப் பயன்படுத்துகிறது.

ஒரு அசாதாரண சமிக்ஞை கண்டறியப்பட்டால், கணினி 0.5 வினாடிகளுக்குள் ஒரு பாதுகாப்பு செயல்பாட்டைத் தூண்டுகிறது, இது திறம்பட தடுக்கிறதுநீண்ட இயந்திரத்திற்கு லைட் கேஜ் வெட்டுசேதம் மற்றும் தனிப்பட்ட காயம்.

கேட்கக்கூடிய மற்றும் காட்சி அலாரம் அமைப்பு ஒரே நேரத்தில் தவறான இருப்பிடத்தைக் குறிக்கிறது, ஆபரேட்டர்கள் சிக்கலின் மூலத்தை விரைவாகக் கண்டுபிடிக்க உதவுகிறது மற்றும் சராசரி தவறு மறுமொழி நேரத்தை 40%குறைக்கிறது.

லைட் கேஜ் நீளத்திற்கு வெட்டுவதற்கு சர்வோ உணவு

மூடிய-லூப் கண்டறிதல் தொழில்நுட்பத்துடன் ஒரு சர்வோ-உந்துதல் உணவு அமைப்பு .0 0.05 மிமீ நிலைப்படுத்தல் துல்லியத்தை அடைகிறது. சர்வோ மோட்டார் ஒரு குறியாக்கியைப் பயன்படுத்துகிறது, உணவு நிலைக்கு நிகழ்நேர கருத்துக்களை வழங்க, முன்னமைக்கப்பட்ட மதிப்புக்கு மாறாக ஒப்பிட்டு ஈடுசெய்கிறது.

பாரம்பரிய ஹைட்ராலிக் உணவு முறைகளுடன் ஒப்பிடும்போது, ​​சர்வோ அமைப்பின் மறுமொழி வேகம் 60% வேகமானது மற்றும் பொருள் தடிமன் திடீர் மாற்றங்களுக்கான தகவமைப்பு சரிசெய்தலை ஆதரிக்கிறது, இது உயர்-வகை, சிறிய தொகுதி உற்பத்தியின் நெகிழ்வான உற்பத்திக்கு ஏற்றதாக அமைகிறது.

லைட் கேஜ் வெட்டுக்கு வெல்டிங் வெப்ப சிகிச்சை நீள இயந்திரத்திற்கு வெட்டப்பட்டது

அனைத்து எஃகு கட்டமைப்பு வெல்ட்களும் ஒரு பெரிய வெப்பமான உலையில் மன அழுத்த நிவாரண சிகிச்சைக்கு உட்படுகின்றன. இந்த செயல்முறை எஞ்சிய வெல்டிங் அழுத்தத்தை திறம்பட குறைக்கிறது மற்றும் உபகரணங்கள் ஆயுளை 30%க்கும் அதிகமாக நீட்டிக்கிறது. சிகிச்சையளிக்கப்படாத வெல்ட்கள் மாற்று சுமைகளின் கீழ் சோர்வு விரிசலுக்கு ஆளாகின்றன. 580 ° C ± 10 ° C இன் நிலையான வெப்பநிலையில் வெப்பநிலை உலோக லட்டியை மாற்றியமைக்கிறது, HRC22-26 வரம்பிற்குள் சிறந்த கடினத்தன்மையை பராமரிக்கிறது, இது நீண்டகால செயல்பாட்டு நிலைத்தன்மையை உறுதி செய்கிறது.

லைட் கேஜ் வெட்டுவதற்கான உயர் திறன் வெட்டுதல் நீளக் கோட்டிற்கு வெட்டப்பட்டது

உகந்த கட்டிங் எட்ஜ் வடிவமைப்போடு இணைந்து காப்புரிமை பெற்ற ஹைட்ராலிக் அமைப்பு நிமிடத்திற்கு 25 வெட்டுக்களின் அதிவேக வெட்டு விகிதத்தை அடைகிறது. சிறப்பு அலாய் பிளேடுகள் சாதாரண பொருட்களின் மூன்று மடங்கு சேவை வாழ்க்கையையும், 0.02 மிமீ/மீ அல்லது அதற்கும் குறைவான வெட்டப்பட்ட தட்டையாகவும் உள்ளன. இந்த தொழில்நுட்பம் ஒற்றை-ஷிப்ட் வெளியீட்டை 45% அதிகரிக்கிறது, அதே நேரத்தில் ஆற்றல் நுகர்வு 15% குறைக்கிறது என்பதை நடைமுறை பயன்பாடுகள் காட்டுகின்றன. ஒரு விருப்ப தானியங்கி உயவு அமைப்பு கருவி உடைகளை மேலும் குறைக்கிறது.
