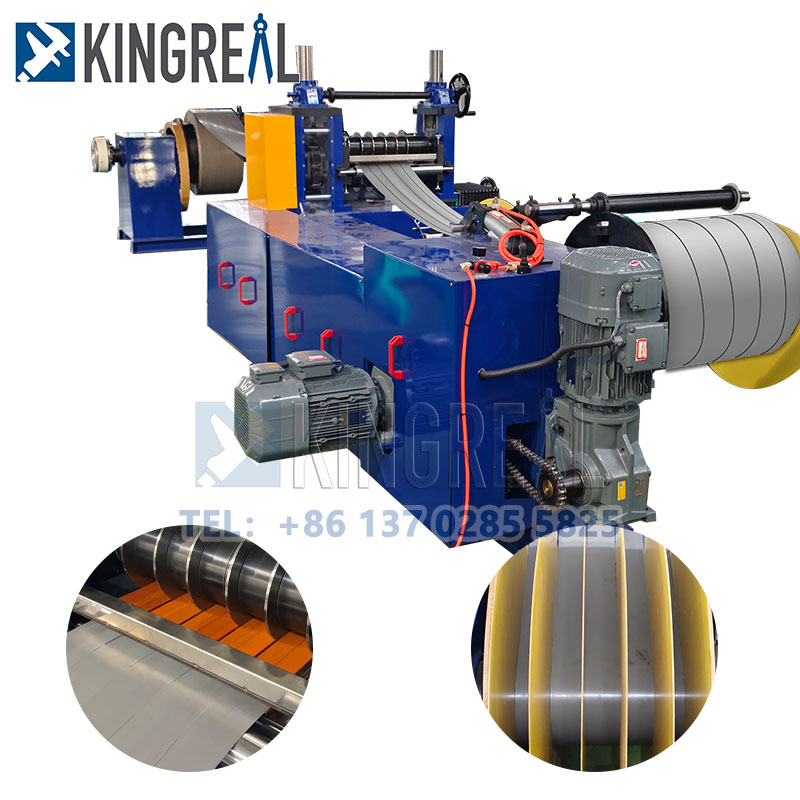

கிங்ரியல் ஸ்டீல் ஸ்லிட்டர் ஒருஎளிய சுருள் துண்டு இயந்திரம்குறைந்த பட்ஜெட் கொண்ட வாடிக்கையாளர்களுக்கு. இந்த எளிய சுருள் வெட்டும் வரி முதன்மையாக பரந்த சுருள்களை வாடிக்கையாளரின் தேவைகளுக்கு ஏற்ப குறுகிய கீற்றுகளாக வெட்டவும், பின்னர் அவற்றை உற்பத்தி வரிக்கு முன்னெடுக்கவும் பயன்படுத்தப்படுகிறது.

இந்த எளிய சுருள் வெட்டும் இயந்திரம் வாடிக்கையாளர்களின் தேவைகளை குறைந்த துல்லியம் மற்றும் சுருள் அகல தேவைகளுடன் பூர்த்தி செய்ய வடிவமைக்கப்பட்டுள்ளது. கிங்ரியல் ஸ்டீல் ஸ்லிட்டர் எளிய சுருள் வெட்டும் வரியின் எளிமையான பதிப்பையும் வழங்குகிறது. இந்த எளிய சுருள் வெட்டும் இயந்திரம் ஒரு எளிய சுருள் வெட்டும் வரியின் தேவைகளைப் பூர்த்தி செய்யும் போது உபகரணங்கள் தேவைகளை குறைக்கிறது.

எளிய சுருள் ஸ்லிட்டிங் மெஷின் மற்றும் நிலையான மெட்டல் ஸ்லிட்டிங் மெஷின் இரண்டும் குளிர்-உருட்டப்பட்ட மற்றும் சூடான-உருட்டப்பட்ட கார்பன் எஃகு, சிலிக்கான் எஃகு, டின்ப்ளேட், எஃகு மற்றும் பூசப்பட்ட பொருட்கள் போன்ற பல்வேறு உலோகப் பொருட்களை செயலாக்க முடியும், இது துல்லியமான ஸ்லிட்டிங் மற்றும் தானியங்கி செயல்பாட்டை வழங்குகிறது.

எளிய சுருள் வெட்டும் இயந்திரத்தின் பணிப்பாய்வு

ஏற்றுதல் சுருள் → டிகோயிங் → கிள்ளுதல் → வெட்டுதல் → லூப்பிங் → வழிகாட்டுதல் → ஸ்லிட்டிங் → மறுசீரமைப்பு ஸ்கிராப் → லூப்பிங் → பதற்றம் → மறுசீரமைத்தல் → இறக்குதல் சுருள்களை இறக்குதல்

எளிய சுருள் வெட்டும் வரியின் அளவுருக்கள்

மாதிரி	பொருள் தடிமன் (மிமீ)	பொருள் அகலம் (மிமீ)	கீற்றுகளின் எண்ணிக்கை	வேகம்	சுருள் எடை	கருத்து
மாதிரி 1	0.1-1	80-350	8-30	50-100	3	வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப தொழில்நுட்ப அளவுருக்கள் மற்றும் உபகரணங்கள் உள்ளமைவை தீர்மானிக்க முடியும்
மாதிரி 2	0.2-2	80-350	6-30	50-150	3
மாதிரி 3	0.2-2	80-450	6-30	50-150	5
மாதிரி 4	0.2-2	80-650	6-30	50-150	7
மாதிரி 5	0.2-2	80-800	6-30	50-150	7
மாதிரி 6	0.1-1	500-1300	12-30	50-200	7/15
மாதிரி 7	0.3-2	500-1600	12-30	50-200	7/15
மாதிரி 8	0.3-3	500-1600	8-30	50-180	15
மாதிரி 9	0.3-3	900-1800	8-30	50-180	20
மாதிரி 10	1-4	900-1600	6-30	50-120	20
மாதிரி 11	1-6	900-1600	6-30	30-80	30
மாதிரி 12	2-12	900-1600	5-30	20-50	30

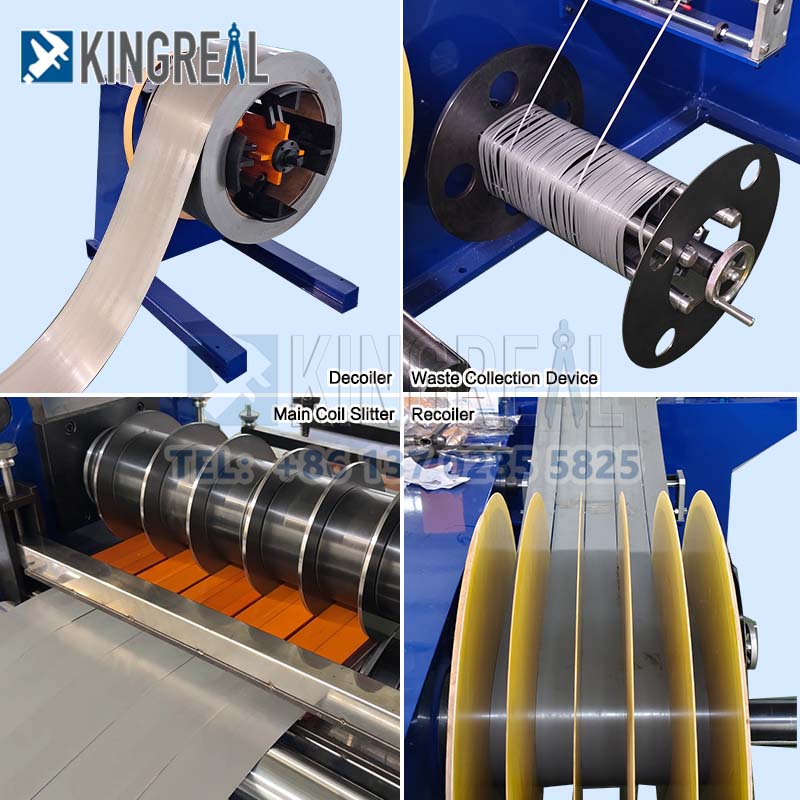

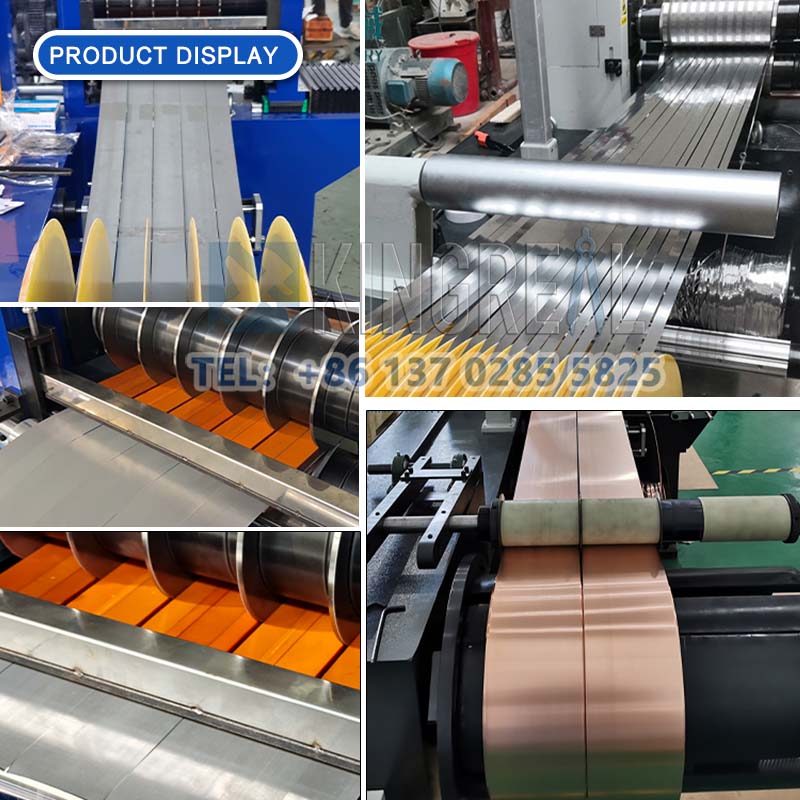

எளிய சுருள் வெட்டும் கோட்டின் முக்கிய கூறுகள்

a. எளிய சுருள் ஸ்லிட்டிங் மெஷினுக்கு ஹைட்ராலிக் சுருள் ஏற்றுதல் தள்ளுவண்டி

1. முக்கிய கூறுகள்: வெல்டட் எஃகு அமைப்பு, நகரும் சக்கரங்கள், நான்கு வழிகாட்டி நெடுவரிசைகள், இயக்கி தண்டு போன்றவை.

2. அதிகபட்ச சுமை: 10 டன், 1.1 கிலோவாட் சைக்ளோயிடல் பின்ஸ்வீல் மோட்டார், பயண வேகம் 6 மீ/நிமிடம்.

3. ஹைட்ராலிக் டிரைவ்: அதிகபட்சம் 500 மிமீ பக்கவாதம் கொண்ட 10 டன் மேலே மற்றும் கீழ் சுருள்களை உயர்த்த முடியும். ஹைட்ராலிக் சிலிண்டர்: FA-φ125 மிமீ (ஒரு தொகுப்பு).

b. எளிய சுருள் வெட்டும் கோட்டிற்கான ஹைட்ராலிக் டிகாய்லர்

1.

2) விரிவாக்கம் மற்றும் பின்வாங்கல் வரம்பு: φ460 மிமீ முதல் φ520 மிமீ × 850 மிமீ வரை.

3) அதிகபட்ச சுமை: 10 டன்.

4) ஹைட்ராலிக் டிரைவ்: புஷ்-புல் ஹைட்ராலிக் சிலிண்டர்களால் விரிவாக்கம் மற்றும் பின்வாங்கல் செய்யப்படுகின்றன; ஹைட்ராலிக் சிலிண்டர்கள்: FA -ாலும்200 மிமீ (1 தொகுப்பு)

5) மோட்டார் சக்தி: 4.0 கிலோவாட் சைக்ளோயிடல் பின்ஸ்வீல் மோட்டார் + இன்வெர்ட்டர், சங்கிலியால் இயக்கப்படும் தீவனம்

6) ரோலரை அழுத்தவும்: 1.1 கிலோவாட் சைக்ளோயிடல் பின்ஸ்வீல் மோட்டார்

c. எளிய சுருள் வெட்டும் இயந்திரத்திற்கான ஹைட்ராலிக் ஆதரவு கை

நோக்கம்: பிரதான டிகாய்லர் கையை ஆதரிக்கிறது மற்றும் ரீலின் சுழற்சி செயலற்ற தன்மையை அதிகரிக்கிறது.

ஒற்றை கை அமைப்பு, ஹைட்ராலிக் சிலிண்டர் லிஃப்ட் மற்றும் லாட்டர்ஸ்.

பிரிக்கப்படும்போது, ​​டிகாய்லர் கையை ஆதரிக்க ஆதரவு கை உயர்கிறது; ஏற்றும்போது, ​​ஆதரவு கை இறங்குகிறது.

d. பீலர், பிரஸ் ரோலர், எளிய சுருள் வெட்டும் வரிக்கு ஹைட்ராலிக் வெட்டு

முக்கிய அமைப்பு: வெல்டட் எஃகு தட்டு

ரோலரை அழுத்தவும்: φ250 × 1050 மிமீ, தடையற்ற குழாய், பாலியூரிதீன் ரப்பர் பூச்சு, மாறி அதிர்வெண் இயக்கி கொண்ட 18.5 கிலோவாட் வழக்கமான மோட்டார்

ஹைட்ராலிக் வெட்டு: வெல்டட் ஸ்டீல் பிளேட் பிரேம், வார்ப்பு எஃகு பிளேடு அடிப்படை

கட்டர்: நான்கு பக்க பிளேடு, பொருள்: CR12MOV, கடினத்தன்மை: 60 ± 1

ஹைட்ராலிக் டிரைவ்: ஹைட்ராலிக் சிலிண்டர்: FA-φ100 மிமீ, 2 செட்

e. எளிய சுருள் துண்டு இயந்திரத்திற்கான குழி மற்றும் பாலம்

முக்கிய அமைப்பு: வெல்டட் எஃகு தட்டு

ஹைட்ராலிக் டிரைவ்: CA-φ80 மிமீ, 1 செட் ஹைட்ராலிக் சிலிண்டர்கள் பாலத்தை உயர்த்துவதையும் குறைப்பதையும் கட்டுப்படுத்துகின்றன

f. எளிய சுருள் வெட்டும் வரிக்கு கையேடு பக்க வழிகாட்டிகள்

1. முக்கிய கூறுகள்: எஃகு தட்டு, அழுத்தவும் ரோலர் அசெம்பிளி, பாலியூரிதீன் ரப்பர் வீல், ஸ்க்ரூ ஹேண்ட்வீல், மின்சார சரிசெய்தல் போன்றவை.

2. பக்க வழிகாட்டி உருளைகள்: பொருள்: CR12MOV, உயர் வெப்பநிலை தணிக்கப்பட்ட மற்றும் மென்மையான, HRC 580-620, ஒவ்வொரு பக்கத்திலும் 2 உருளைகள்

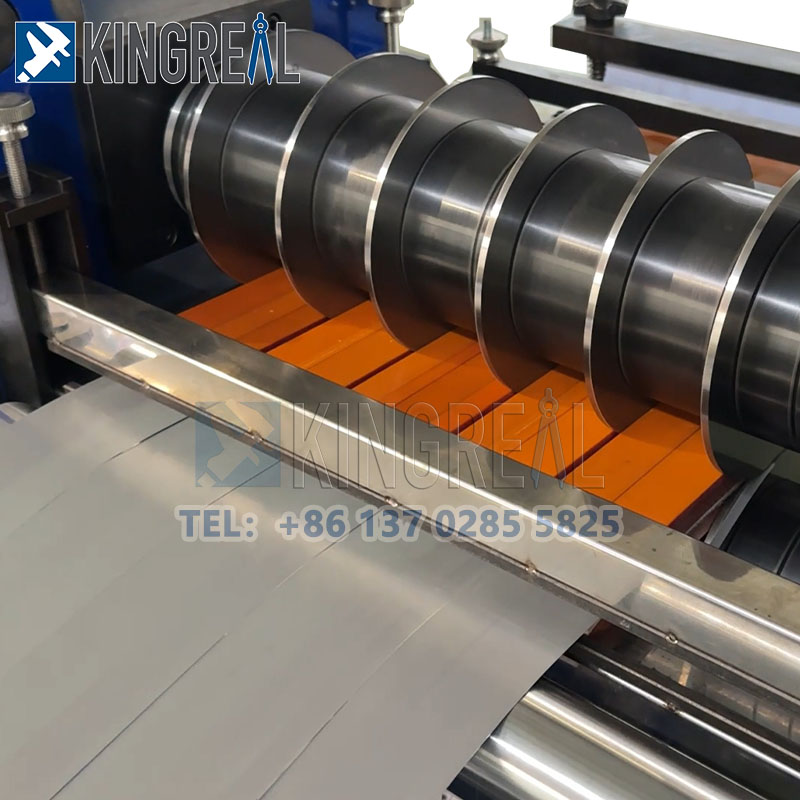

g. எளிய சுருள் வெட்டும் வரிக்கு இயந்திரம்

1. முக்கிய கூறுகள்: எஃகு தட்டு அமைப்பு, வார்ப்பு அடிப்படை, ஒத்திசைவான கியர்பாக்ஸ், தூக்கும் பொறிமுறை, கிளட்ச் இணைப்பு, யுனிவர்சல் கூட்டு போன்றவை.

2. கட்டர் தண்டு: 40cr, φ140 x 1050 மிமீ, டி-ஸ்லாட் 28 மிமீ, நடுத்தர-அதிர்வெண் தணித்தல் மற்றும் வெப்பநிலை, தரை, கடினமான குரோமியம் சிகிச்சையளிக்கப்பட்ட, ஸ்லாட் ஆழம் 16 மிமீ.

3. கட்டர் வெளிப்புற விட்டம்: φ280 மிமீ (வாங்குபவர் வழங்கப்பட்டார்)

4. சரிசெய்தல் முறை: கொட்டைகளுடன் கட்டர் பூட்டுதல்

5. மர கீற்றுகளை சரிசெய்ய ஒரு சரிசெய்தல் அடைப்புக்குறி அமைக்கப்பட்டுள்ளது

6. பக்க பேனல்கள் மின்சார, கட்டர் தண்டு லிப்ட் மற்றும் குறைந்த மின்சார ஒத்திசைவாக நகரும்

7. மோட்டார் அறை: 45 கிலோவாட் ஏசி மோட்டார் + இன்வெர்ட்டர்

ம. எளிய சுருள் வெட்டும் இயந்திரத்திற்கு ஸ்கிராப் விண்டர் பிரிக்கவும்

முக்கிய கூறுகள்: வெல்டட் எஃகு தட்டு அமைப்பு, வழிகாட்டி உருளைகள்

இரட்டை பக்க ஸ்கிராப் விண்டர், தொலைநோக்கி பொறிமுறையானது, தானியங்கி வெளியேற்றம், ஏசி மோட்டார் + இன்வெர்ட்டர் டிரைவ்

i. எளிய சுருள் வெட்டும் கோட்டிற்கான குழி மற்றும் பாலம்

பிரதான சட்டகம்: வெல்டட் எஃகு தட்டு அமைப்பு

ஹைட்ராலிக் டிரைவ்: ஹைட்ராலிக் சிலிண்டர் பிரிட்ஜ் லிப்ட் மற்றும் கீழ்: CA-φ80 மிமீ (1 செட்)

ஜெ. எளிய சுருள் வெட்டும் இயந்திரத்திற்கான தட்டு பதற்றம் நிலையம்

முக்கிய அமைப்பு: எஃகு தட்டு, ரோலர் பிரித்தல், பு ரப்பர்

பதற்றம் திண்டு: கம்பளி பூசப்பட்ட

ரோலர்: φ500 மிமீ, பு ரப்பர்-பூசப்பட்ட

ஹைட்ராலிக் டிரைவ்: தட்டின் உயர்த்துவதையும் குறைப்பதையும் கட்டுப்படுத்துகிறது; ஹைட்ராலிக் சிலிண்டர்: FA-φ100 மிமீ (2 செட்)

கே. ஹைட்ராலிக் சுருள், எளிய சுருள் வெட்டும் கோட்டிற்கான ஹைட்ராலிக் எஜெக்டர்

முக்கிய கூறுகள்: வெல்டட் எஃகு அமைப்பு, நான்கு எஃகு தகடுகள், ஆப்பு வடிவ நெகிழ் அடிப்படை, மாண்ட்ரல், பக்க தகடுகள், தாங்கு உருளைகள், தாங்கி தொகுதிகள், புஷ்-புல் ஹைட்ராலிக் சிலிண்டர், கியர்பாக்ஸ் ரிடூசர், ஹைட்ராலிக் எஜெக்டர், நியூமேடிக் பிரேக் போன்றவை.

Wenrolling விட்டம் வரம்பு: φ480 மிமீ முதல் φ508 மிமீ × 850 மிமீ வரை

புஷ்-புல் ஹைட்ராலிக் சிலிண்டர்: FA-φ150 மிமீ

அதிகபட்ச சுமை திறன்: 10 டன்

75 கிலோவாட் ஏசி மோட்டார் + இன்வெர்ட்டர்

Ø80 மிமீ பிரஸ் கை, ஹைட்ராலிகல் லிப்டபிள்

எல். எளிய சுருள் வெட்டும் இயந்திரத்திற்கான ஹைட்ராலிக் ஆதரவு கை

நோக்கம்: பிரதான சுருள் கையை ஆதரிக்கிறது மற்றும் சுருளின் சுழற்சி செயலற்ற தன்மையை அதிகரிக்கிறது.

ஒற்றை கை அமைப்பு, ஹைட்ராலிகல் தூக்கும்

சுருள் போது, ​​சுருள் கையை ஆதரிக்க ஆதரவு கை மேல்நோக்கி உயர்த்துகிறது; இறக்கும்போது, ​​ஆதரவு கை கீழ்நோக்கி உயர்த்துகிறது.

மீ. எளிய சுருள் வெட்டும் வரிக்கு ஹைட்ராலிக் இறக்குதல் வண்டி

1) முக்கிய கூறுகள்: வெல்டட் எஃகு அமைப்பு, பயண சக்கரங்கள், நான்கு வழிகாட்டி நெடுவரிசைகள், இயக்கி தண்டு போன்றவை.

2) அதிகபட்ச சுமை திறன்: 10 டன், 1.1 கிலோவாட் சைக்ளோயிடல் பின்ஸ்வீல் மோட்டார், பயண வேகம்: 6 மீ/நிமிடம்.

3) ஹைட்ராலிக் டிரைவ்: 10 டன் வரை சுருள்களைத் தூக்கும் திறன் கொண்டது, அதிகபட்சம் 500 மிமீ பக்கவாதம். ஹைட்ராலிக் சிலிண்டர்: FA-φ125 மிமீ, ஒரு தொகுப்பு.

எளிய சுருள் துண்டு இயந்திரத்திற்கான N.hydraulic system

முக்கிய கூறுகள்: 300 கிலோ வெல்டட் எஃகு தட்டு எண்ணெய் தொட்டி, பல்வேறு ஹைட்ராலிக் வால்வுகள் மற்றும் எண்ணெய் சுற்று பலகைகள்.

ஹைட்ராலிக் டிரைவ் சக்தி: ஈ-கிளாஸ் 11 கிலோவாட் மோட்டார், 30 எம்.எல் இடப்பெயர்ச்சி, சாதாரண அழுத்தம்: 70 கிலோ/செ.மீ², அதிகபட்ச அழுத்தம்: 140 கிலோ/செ.மீ.

ஓ. எளிய சுருள் வெட்டும் வரிக்கான மின் கட்டுப்பாட்டு அமைப்பு

1) ஒரு முக்கிய கட்டுப்பாட்டு கன்சோல் மற்றும் இரண்டு துணை கட்டுப்பாட்டு பெட்டிகளும் சுருள் ஏற்றுதல் மற்றும் இறக்குதல் ஆகியவற்றை எளிதாக்குகின்றன.

2) மின்சாரம்: மூன்று கட்ட 380 வி ± 10%, 50 ஹெர்ட்ஸ் ± 1 ஹெர்ட்ஸ்

3) முக்கிய கூறுகள் மற்றும் பயன்பாடுகள்: முழு வரியும் ஒரு முக்கிய கட்டுப்பாட்டு கன்சோல், டிகாய்லருக்கான துணை கட்டுப்பாட்டு கன்சோல், ரெகாய்லருக்கான துணை கட்டுப்பாட்டு கன்சோல் மற்றும் மின் கட்டுப்பாட்டு அமைச்சரவை ஆகியவற்றைக் கொண்டுள்ளது. முழு எளிய சுருள் வெட்டும் வரி மையப்படுத்தப்பட்ட கட்டுப்பாட்டைப் பயன்படுத்துகிறது. பிரதான கட்டுப்பாட்டு கன்சோலில் டிஜிட்டல் டிஸ்ப்ளே, உயர் மற்றும் குறைந்த வேக சரிசெய்தல், கையேடு உணவு, தொடர்ச்சியான இடம் மற்றும் தவறு அலாரம் செயல்பாடுகள் உள்ளன. அனைத்து கூறுகளும் இறக்குமதி செய்யப்படுகின்றன அல்லது நன்கு அறியப்பட்ட உள்நாட்டு பிராண்டுகளிலிருந்து. ஒரு தொடுதிரை கட்டுப்பாட்டு அமைப்பு வேகம் மற்றும் பிற அளவுருக்களின் அமைப்பு மற்றும் சரிசெய்தலை எளிதாக்குகிறது. இது கையேடு, தனித்த மற்றும் தானியங்கி முறைகளுக்கு இடையில் எளிதாக மாறலாம், மேலும் ஒவ்வொரு கூறுகளின் செயல்பாட்டு நிலையை எந்த நேரத்திலும் கண்காணிக்க முடியும்எளிய சுருள் வெட்டும் வரி.
