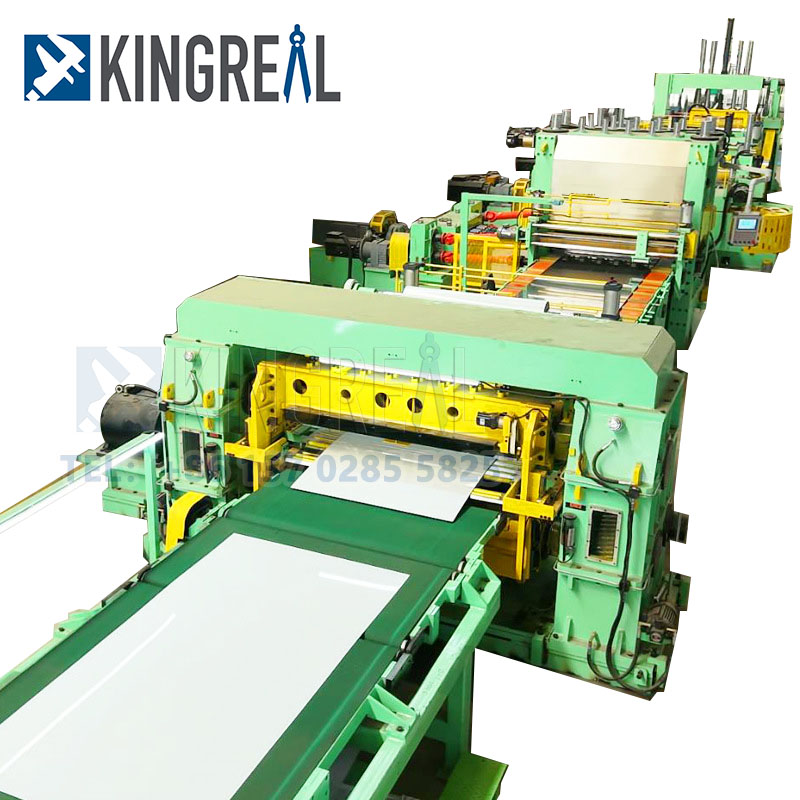

நீள இயந்திரத்திற்கு எஃகு வெட்டுநவீன உற்பத்தித் துறையில் இன்றியமையாத மற்றும் முக்கியமான உபகரணங்கள்.

பல துல்லியமான கூறுகளின் ஒருங்கிணைந்த வேலை மூலம் துருப்பிடிக்காத எஃகு சுருள்களை திறம்பட மற்றும் துல்லியமாக வெட்டுவது இது உணர்கிறது.

இந்த கட்டுரையில், கிங்ரியல் ஸ்டீல் ஸ்லிட்டர் உங்களுடன் நீளக் கோட்டிற்கு எஃகு வெட்டுதலின் முக்கிய கூறுகளைப் பற்றி விவாதிக்கவும், அதன் பணி செயல்முறையை பகுப்பாய்வு செய்யவும், நீள இயந்திரத்திற்கு எஃகு வெட்டுதலின் செயல்பாடு மற்றும் முக்கியத்துவத்தை நன்கு புரிந்துகொள்ளவும் உதவும்.

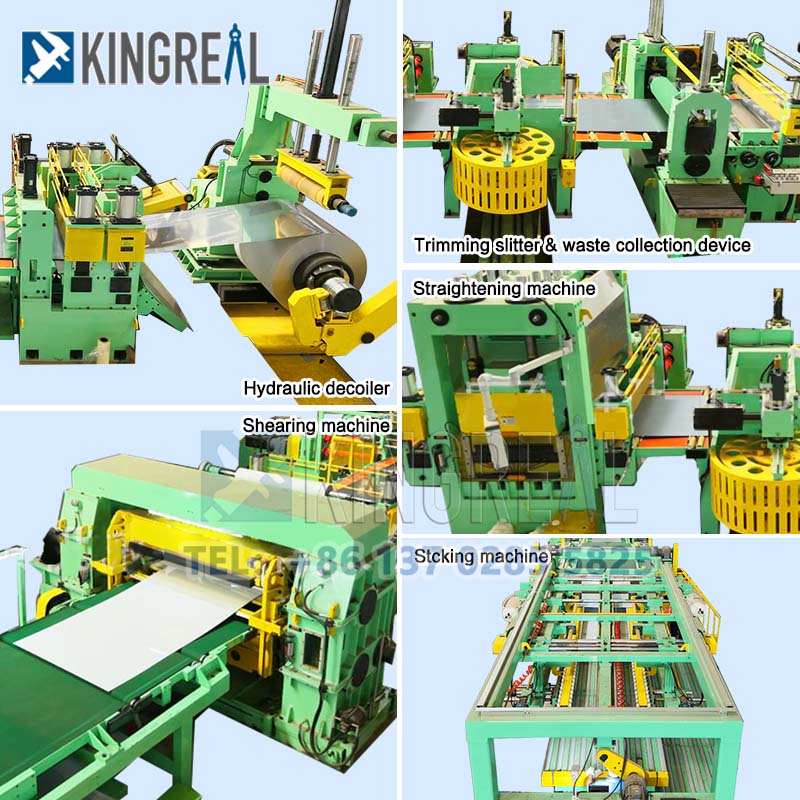

1. எஃகு வெட்டுவதற்கான மூலப்பொருள் கையாளுதல் அமைப்பு நீளக் கோட்டிற்கு வெட்டப்பட்டது

வேலை செயல்பாட்டில்நீள இயந்திரத்திற்கு எஃகு வெட்டு, மூலப்பொருள் கையாளுதல் அமைப்பு முதல் முக்கியமான படியாகும். இது முக்கியமாக டிகாய்லர், சமன் செய்யும் இயந்திரம் மற்றும் மையப்படுத்தும் சாதனம் ஆகியவற்றால் ஆனது.

1.1 துருப்பிடிக்காத எஃகு வெட்டுக்கு டிகாய்லர் நீளக் கோட்டிற்கு

டிகாய்லர் பொதுவாக கான்டிலீவர் வகை மற்றும் இரட்டை கூம்பு தலை கட்டமைப்பாக பிரிக்கப்படுகிறது. முந்தையது சிறிய சுருள்களுக்கு ஏற்றது, பிந்தையது பெரிய மற்றும் கனமான சுருள்களுக்கு மிகவும் பொருத்தமானது. பிரிக்கப்படாத வேகத்தின் சரிசெய்தல் வெவ்வேறு உற்பத்தித் தேவைகளுக்கு ஏற்ப நீள இயந்திரத்திற்கு எஃகு வெட்ட உதவுகிறது.

அதே நேரத்தில், ஹைட்ராலிக் டென்ஷனிங் சிஸ்டம் மற்றும் வழிகாட்டி சாதனம் சீரற்ற பதற்றத்தால் ஏற்படும் பொருள் விலகலைத் தவிர்ப்பதற்கு பிரிக்கப்படாத செயல்பாட்டின் போது பொருளின் நிலைத்தன்மையை உறுதி செய்கின்றன.

1.2 சமநிலை மற்றும் மையப்படுத்துதல் சாதனம்

சமன் செய்யும் இயந்திரம் நீள இயந்திரத்திற்கு எஃகு வெட்டப்பட்ட ஒரு இன்றியமையாத பகுதியாகும். அதன் மல்டி-ரோலர் அமைப்பு (வழக்கமாக 5-11 உருளைகள்) அலை மற்றும் வளைக்கும் சிதைவை திறம்பட அகற்றும், இதனால் சமன் செய்யும் துல்லியம் .50.5 மிமீ/மீ அடையும் என்பதை உறுதி செய்கிறது.

மையப்படுத்தும் சாதனம் ஒளிமின்னழுத்த சென்சார்கள் மற்றும் ஹைட்ராலிக் திருத்தம் சிலிண்டர்களைப் பயன்படுத்துகிறது, இது ஸ்ட்ரிப்பின் பக்கவாட்டு நிலையை உண்மையான நேரத்தில் சரிசெய்யவும், இதன் மூலம் அடுத்தடுத்த செயல்முறைகளின் துல்லியமான நிலைப்பாட்டை உறுதி செய்கிறது.

2. வெட்டுதல் செயலாக்கத்திற்கான முக்கிய சாதனம்

முக்கிய செயல்பாடுநீளக் கோட்டிற்கு எஃகு வெட்டுவெட்டுதல் செயலாக்கம் ஆகும், எனவே உணவு மற்றும் அளவிடுதல் அமைப்பு மற்றும் குறுக்கு வெட்டு இயந்திர குழு ஆகியவை அதன் முக்கிய பாகங்கள்.

2.1 துருப்பிடிக்காத எஃகு நீளத்திற்கு நீளம் வரிக்கு உணவளித்தல் மற்றும் அளவிடுதல் அமைப்பு

உணவளிக்கும் ரோலர் குழு ஒரு செயலில் உள்ள ரோலர் மற்றும் இயக்கப்படும் ரோலரைக் கொண்டுள்ளது, மேலும் மேற்பரப்பு உடைகள்-எதிர்ப்பு ரப்பரால் மூடப்பட்டிருக்கும், இது உணவு செயல்பாட்டின் போது பொருள் சறுக்காது என்பதை உறுதிசெய்கிறது.

ஒரு சர்வோ மோட்டார் மூலம் இயக்கப்படுகிறது, உணவளிக்கும் துல்லியம் ± 0.1 மிமீ எட்டலாம், மேலும் 500-6000 மிமீ நிலையான நீள உணவுகளை அடைய முடியும். நிலையான நீள தடுப்பு ஒரு பந்து திருகு மற்றும் ஒரு நேரியல் வழிகாட்டி கட்டமைப்பை ஏற்றுக்கொள்கிறது, மேலும் நிலை மின்சாரமாக சரிசெய்யப்படுகிறது, மேலும் உணவு நீளத்தின் துல்லியத்தை உறுதிப்படுத்த ஒரு குறியாக்கியுடன் ஒரு மூடிய-லூப் கட்டுப்பாடு உருவாகிறது.

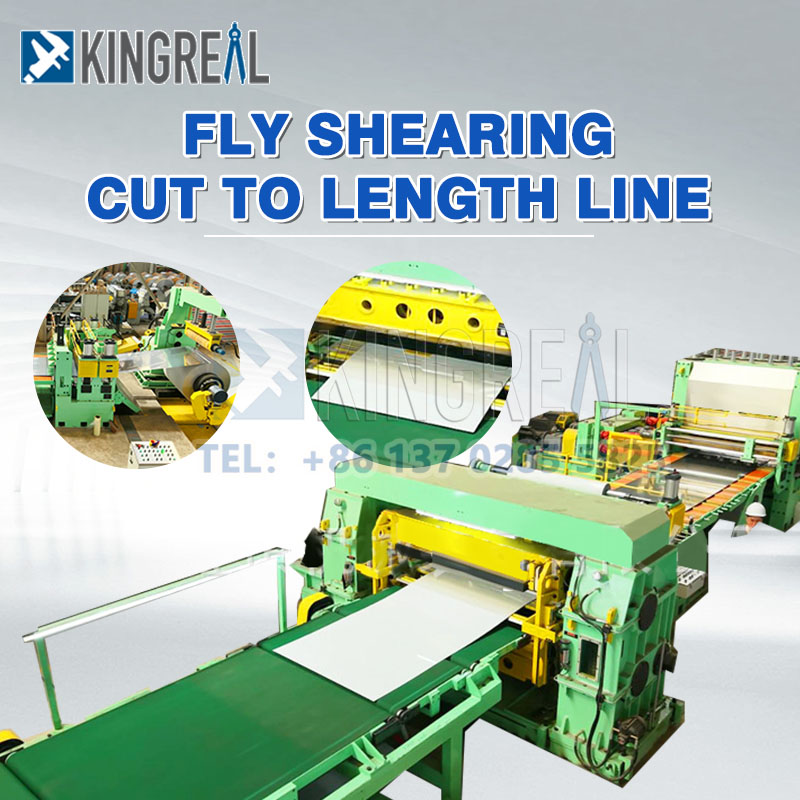

2.2 நீள இயந்திரத்திற்கு எஃகு வெட்டுவதற்கான குறுக்கு வெட்டு அலகு

குறுக்கு வெட்டு அலகு என்பது நீளக் கோட்டிற்கு எஃகு வெட்டப்பட்ட வெட்டு செயல்முறையின் மையமாகும்.

இது ஒரு மேல் பிளேட் தண்டு, குறைந்த பிளேட் தண்டு மற்றும் ஹைட்ராலிக் அழுத்தும் சாதனம் ஆகியவற்றைக் கொண்டுள்ளது. பிளேடு பொருள் பொதுவாக CR12MOV ஆகும், இது HRC58-62 இன் கடினத்தன்மையுடன் உள்ளது.

வெட்டுதல் வேகம் நிமிடத்திற்கு 10-60 முறை அடையலாம், மேலும் இது 0.1-6 மிமீ தடிமன் கொண்ட தட்டுகளை செயலாக்க முடியும். இடைவெளி சரிசெய்தல் பொறிமுறையானது பிளேட் இடைவெளியின் கையேடு அல்லது மின்சார சரிசெய்தலை வெட்டுதல் தரத்தின் உயர் தரத்தை உறுதிப்படுத்த அனுமதிக்கிறது.

3. துருப்பிடிக்காத எஃகு வெட்டுக்கான கழிவு மற்றும் முடிக்கப்பட்ட தயாரிப்பு கையாளுதல் அமைப்பு நீளக் கோட்டிற்கு

வேலையில்நீள இயந்திரத்திற்கு எஃகு வெட்டு, முடிக்கப்பட்ட தயாரிப்பு அடுக்குகளைப் போலவே கழிவு கையாளுதல் முக்கியமானது.

3.1 கழிவு வெட்டுதல் மற்றும் சேகரிப்பு

எட்ஜ் கம்பி வெட்டு என்பது வெட்டுதல் அலகு இருபுறமும் நிறுவப்பட்ட ஒரு சாதனமாகும், இது விளிம்பு கழிவுகளை 50-100 மிமீ சிறிய பிரிவுகளாக வெட்டி, கழிவு கன்வேயர் பெல்ட் மூலம் சிப் சேகரிப்பு பெட்டிக்கு அனுப்பலாம்.

கூடுதலாக, நொறுக்கி (விரும்பினால்) தடிமனான தட்டு கழிவுகளில் இரண்டாம் நிலை நசுக்கலை செய்கிறது, மேலும் துகள் அளவு அடுத்தடுத்த மறுசுழற்சி செய்ய ≤100 மிமீ கட்டுப்படுத்தப்படுகிறது.

3.2 எஃகு வெட்டு நீள வரிக்கு ஸ்டாக்கிங் சாதனம்

அடுக்கி வைக்கும் சாதனம் முடிக்கப்பட்ட தயாரிப்புகளின் பயனுள்ள நிர்வாகத்தை உறுதி செய்கிறது. கன்வேயர் பெல்ட்டின் வேகம் 0.5-2 எம் ஆக சரிசெய்யப்படுகிறது, மேலும் மேற்பரப்பில் உள்ள எதிர்ப்பு சீட்டு ரப்பர் அடுக்கு முடிக்கப்பட்ட தயாரிப்பு நெகிழ்ாமல் தடுக்கிறது.

அடுக்கி வைக்கும் பொறிமுறையானது ஒரு தூக்கும் தளம், ஒரு புஷ் தட்டு மற்றும் ஒரு பொருத்துதல் தடுப்பு ஆகியவற்றைக் கொண்டுள்ளது, இது தானாகவே முடிக்கப்பட்ட தயாரிப்புகளின் (உயரம் ≤1.5 மீ) தானாகவே அடுக்கி வைக்க முடியும், மேலும் முடிக்கப்பட்ட தயாரிப்புகளின் தரப்படுத்தப்பட்ட அடுக்கை உறுதி செய்வதற்காக முடிக்கப்பட்ட தயாரிப்புகளின் எடையைக் கண்காணிக்க எடையுள்ள சென்சார் பொருத்தப்பட்டுள்ளது.

4. நீளக் கோட்டிற்கு எஃகு வெட்டுவதற்கான ஹைட்ராலிக் மற்றும் மின் கட்டுப்பாட்டு அமைப்பு

ஹைட்ராலிக் அமைப்பு மற்றும் மின் கட்டுப்பாட்டு அமைப்பு ஆகியவை திறமையான மற்றும் நிலையான செயல்பாட்டை உறுதி செய்வதற்கான மின் ஆதாரங்களாகும்நீள இயந்திரத்திற்கு எஃகு வெட்டு.

4.1 எஃகு வெட்டுக்கு ஹைட்ராலிக் அமைப்பு நீளக் கோட்டிற்கு வெட்டப்பட்டது

ஹைட்ராலிக் அமைப்பின் சக்தி அலகு ஒரு ஹைட்ராலிக் பம்ப், ஒரு எண்ணெய் தொட்டி மற்றும் குளிரூட்டியைக் கொண்டுள்ளது, இது பிரிக்கப்படாத பதற்றம், அழுத்தும் சாதனம் போன்றவற்றுக்கு சக்தியை வழங்குகிறது.

ஹைட்ராலிக் பம்பின் தேர்வு (கியர் பம்ப் அல்லது குய்சாய் பம்ப் போன்றவை) ஹைட்ராலிக் அமைப்பின் (20-100 எல்/நிமிடம்) ஓட்ட விகிதத்தை பாதிக்கிறது, அதே நேரத்தில் எண்ணெய் தொட்டியின் திறன் (500-2000 எல்) கணினியின் ஸ்திரத்தன்மையை பாதிக்கிறது.

ஹைட்ராலிக் சிலிண்டர்கள் மற்றும் விகிதாசார வால்வுகள் போன்ற ஆக்சுவேட்டர்களின் ஒத்துழைப்பு செயலின் துல்லியமான கட்டுப்பாட்டை உணர்கிறது.

4.2 எஃகு வெட்டு நீளக் கோட்டிற்கான மின் கட்டுப்பாட்டு அமைப்பு

மின் கட்டுப்பாட்டு அமைப்பு வழக்கமாக சீமென்ஸ் அல்லது மிட்சுபிஷி பிராண்ட் பி.எல்.சி, ஒருங்கிணைந்த சர்வோ டிரைவ், அதிர்வெண் மாற்றி மற்றும் மனித-இயந்திர இடைமுகம் (எச்எம்டி) ஆகியவற்றை ஏற்றுக்கொள்கிறது, இது செயல்முறை அளவுருக்களை அமைத்து, துருப்பிடிக்காத எஃகு வெட்டின் இயக்க நிலையை நிகழ்நேரத்தில் கண்காணிக்க முடியும்.

சென்சார் நெட்வொர்க்கில் குறியாக்கிகள், பதற்றம் சென்சார்கள் மற்றும் ஒளிமின்னழுத்த சுவிட்சுகள் போன்றவை அடங்கும், இது எஃகு வெட்டுதலின் தானியங்கி செயல்பாட்டை நீளக் கோட்டிற்கு உறுதிப்படுத்த ஒரு மூடிய-லூப் கட்டுப்பாட்டை உருவாக்குகிறது.

5. எஃகு வெட்டுக்கான துணை சாதனங்கள் நீளக் கோட்டிற்கு வெட்டப்படுகின்றன

முக்கிய கூறுகளுக்கு கூடுதலாக, திநீள இயந்திரத்திற்கு எஃகு வெட்டுஉற்பத்தி திறன் மற்றும் பாதுகாப்பை மேம்படுத்த பல்வேறு வகையான துணை சாதனங்களும் பொருத்தப்பட்டுள்ளன.

5.1 எஃகு வெட்டுக்கு தூசி அகற்றும் அமைப்பு நீளக் கோட்டிற்கு வெட்டப்பட்டது

தூசி அகற்றும் அமைப்பு, தாளின் மேற்பரப்பில் இருந்து ஒரு வெற்றிட கிளீனர் அல்லது ஊதுகுழல் வழியாக குப்பைகளை நீக்குகிறது, இது முடிக்கப்பட்ட உற்பத்தியின் மாசுபடுவதைத் தவிர்ப்பது, இதன் மூலம் உற்பத்தியின் தரம் மற்றும் தோற்றத்தை மேம்படுத்துகிறது.

5.2 எஃகு வெட்டுவதற்கான பாதுகாப்பு பாதுகாப்பு சாதனம் நீளக் கோட்டிற்கு வெட்டப்பட்டது

அவசர நிறுத்த பொத்தான்கள், பாதுகாப்பு ஒளி திரைச்சீலைகள், பாதுகாப்பு கவர்கள் உள்ளிட்ட ஆபரேட்டர்களின் பாதுகாப்பை உறுதி செய்வதற்கான பாதுகாப்பு பாதுகாப்பு சாதனங்கள் முக்கியமான நடவடிக்கைகள். இந்த சாதனங்கள் அவசரநிலைகளுக்கு சரியான நேரத்தில் பதிலளிக்கலாம் மற்றும் பாதுகாப்பு விபத்துக்களைத் தவிர்க்கலாம்.

5.3 நீள இயந்திரத்திற்கு எஃகு வெட்டுவதற்கான உயவு அமைப்பு

வழிகாட்டி தண்டவாளங்கள், ஈய திருகுகள் மற்றும் பிற கூறுகளை தவறாமல் உயவூட்டுவதற்கு உயவு முறை ஒரு தானியங்கி எண்ணெய் விநியோக சாதனத்தைப் பயன்படுத்துகிறது, இது உடைகளை குறைக்கவும், எஃகு வெட்டின் சேவை வாழ்க்கையை நீளக் கோட்டிற்கு அதிகரிக்கவும்.

முக்கிய கூறுகளின் துல்லிய வடிவமைப்பு மற்றும் திறமையான செயல்பாடுநீளக் கோட்டிற்கு எஃகு வெட்டுதுருப்பிடிக்காத எஃகு சுருள்களை துல்லியமாக வெட்டுவதற்கான அடிப்படை.

மூலப்பொருள் செயலாக்கம், வெட்டுதல் செயலாக்கம், கழிவு பதப்படுத்துதல், ஹைட்ராலிக் மற்றும் மின் கட்டுப்பாடு மற்றும் துணை சாதனங்கள் பற்றிய விரிவான பகுப்பாய்வு மூலம், நீள இயந்திரத்திற்கு எஃகு வெட்டு உற்பத்தித் துறையில் முக்கிய பங்கு வகிப்பதோடு மட்டுமல்லாமல், உற்பத்தி செயல்திறனை மேம்படுத்துவதற்கும், பாதுகாப்பை உறுதி செய்வதற்கும், செலவுகளைக் குறைப்பதற்கும் நேர்மறையான பங்களிப்புகளைச் செய்கிறது என்பதைக் காணலாம்.

எதிர்கால வளர்ச்சியில், துருப்பிடிக்காத எஃகு வெட்டுக்கு நீளக் கோட்டின் தொழில்நுட்பம் தொடர்ந்து மேம்படும், மேலும் உளவுத்துறை மற்றும் ஆட்டோமேஷன் போக்கு அதன் பயன்பாட்டு பகுதிகளின் விரிவாக்கத்தை மேலும் ஊக்குவிக்கும்.

நீள இயந்திரத்திற்கு துருப்பிடிக்காத எஃகு வெட்டின் முக்கிய கூறுகள் மற்றும் நவீன உற்பத்தியில் அதன் முக்கியத்துவத்தைப் பற்றி ஆழமான புரிதலைப் பெற இந்த கட்டுரை உங்களுக்கு உதவும் என்று நம்புகிறேன்.
